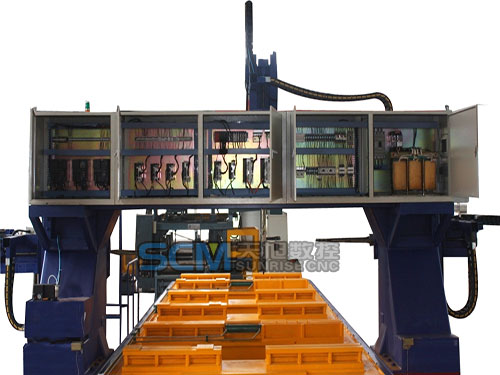

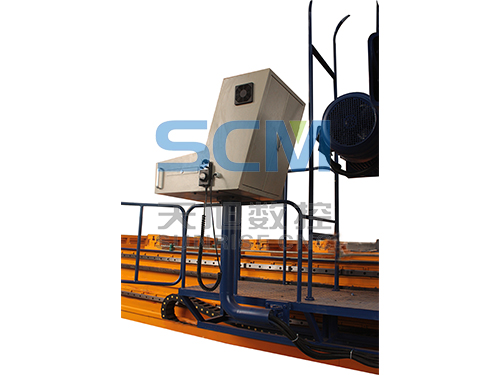

Machine de forage à trois dimensions CNC type portique mobile TBD200/3 et TBD1010

Classification par produit » Équipements complets CNC pour l'usinage des structures d'acier » Machine de forage à trois dimensions CNC type portique mobile TBD200/3 et TBD1010

Envoi du message

Industries d'application

Cette machine est applicable pour le forage des trous à grande quantité sur les aciers en H ou poutres en caisson.

Description principale

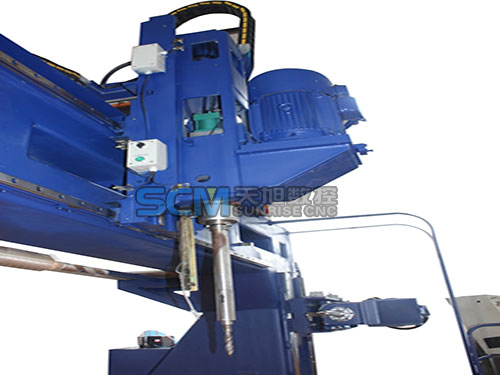

1. En dotant trois arbres principaux(vertical, gauche, droit) de forage CNC à table glissante, cette machine peut réaliser simultanément le forage par trois faces.

2. Commande CNC et PLC, affichage par CRT.

3. Huit arbres CNC.

4. Les coordonnées de forage peuvent se transformer entre CAD et CAM.

5. Fonction d'évacuation des miettes automatique; le liquide de refroidissement peut utiliser à cycle.

6. Fonction d'alignement à laser.

Paramètres techniques

Modèle		TBD200/3	TBD1010
Dimensions des pièces à usiner	Dimensions de section maximales (W×H) (mm)	2000×1000	1000×1000
	Dimensions de section minimales (W×H) (mm)	1000×400	300×300
	Longueur totale (m)	16	2~20
Tête de travail de forage	Type	Type alimentation CNC à table glissante	Type alimentation CNC à table glissante
	Quantité	3	3
	Diamètre maxi de forage (mm)	Φ50	Φ50
	Vitesse de rotation (r/min)	120~560 Fréquence variable	120~560 Fréquence variable
	Course axiale (mm)	600	600/400/400
	Vitesse d'alimentation (mm/min)	0~4000	0~4000
	Puissance du moteur électrique de l'arbre principal (kW)	5.5 (×3 )	5.5 (×3 )
	Puissance de servo-moteur (kW)	1 (×3 )	1 (×3 )
Déplacement longitudinal de portique (Axe X)	Course (m)	16	20.5
	Vitesse de déplacement maximale (m/min)	8	8
	Puissance de servo-moteur (kW)	2 (×2 )	2 (×2 )
Déplacement horizontal de tête de travail vertical (Axe Y)	Course (mm)	2000	1000
	Vitesse de déplacement maximale (m/min)	10	8
	Puissance de servo-moteur (kW)	1	1.5
Déplacement vertical de tête de travail gauche/droit (Axe Z et W)	Course (mm)	1000	1000
	Vitesse de déplacement maximale (m/min)	10	8
	Puissance de servo-moteur (kW)	1.5 (×2 )	1.5 (×2 )
Pompe hydraulique	Puissance de moteur électrique	2.2+0.75	2.2+0.75
Dispositif d'évacuation des miettes	Puissance de moteur électrique (kW)	0.75 (×2 )	0.75 (×2 )
Pompe à refroidissement	Puissance de moteur électrique (kW)	0.45	0.45
Alimentation d'électricité	Puissance totale (kW)	35	40
