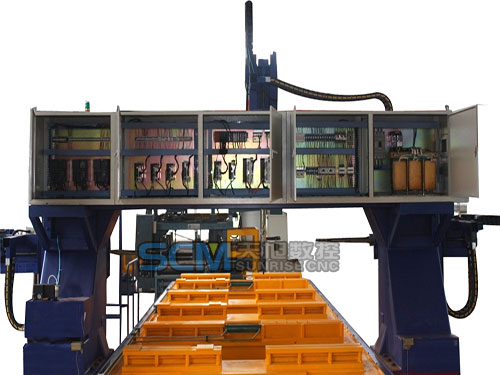

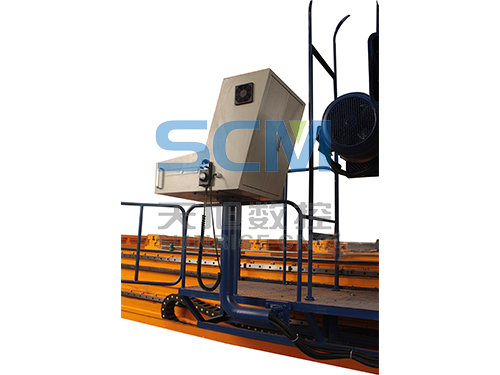

Machine de forage à trois dimensions CNC type portique mobile TBD200/3 et TBD1010
Classification par produit » Équipements complets CNC pour usinage des matériaux en tôle à grandes dimensions » Machine de forage à trois dimensions CNC type portique mobile TBD200/3 et TBD1010
Industries d'application

Cette machine est applicable pour le forage des trous à grande quantité sur les aciers en H ou poutres en caisson.

Description principale

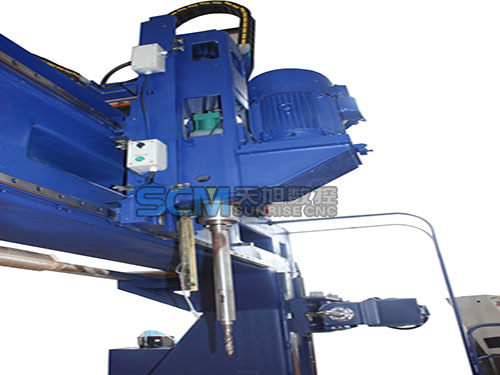

1. En dotant trois arbres principaux(vertical, gauche, droit) de forage CNC à table glissante, cette machine peut réaliser simultanément le forage par trois faces.

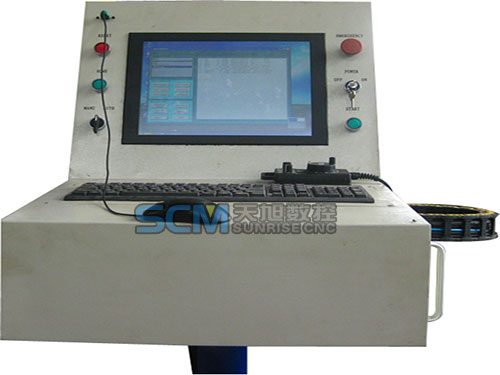

2. Commande CNC et PLC, affichage par CRT.

3. Huit arbres CNC.

4. Les coordonnées de forage peuvent se transformer entre CAD et CAM.

5. Fonction d'évacuation des miettes automatique; le liquide de refroidissement peut utiliser à cycle.

6. Fonction d'alignement à laser.

Paramètres techniques

Modèle

TBD200/3

TBD1010

Dimensions des pièces à usiner

Dimensions de section maximales (W×H) (mm)

2000×1000

1000×1000

Dimensions de section minimales (W×H) (mm)

1000×400

300×300

Longueur totale (m)

16

2~20

Tête de travail de forage

Type

Type alimentation CNC à table glissante

Type alimentation CNC à table glissante

Quantité

3

3

Diamètre maxi de forage (mm)

Φ50

Φ50

Vitesse de rotation (r/min)

120~560 Fréquence variable

120~560 Fréquence variable

Course axiale (mm)

600

600/400/400

Vitesse d'alimentation (mm/min)

0~4000

0~4000

Puissance du moteur électrique de l'arbre principal (kW)

5.5 (×3 )

5.5 (×3 )

Puissance de servo-moteur (kW)

1 (×3 )

1 (×3 )

Déplacement longitudinal de portique (Axe X)

Course (m)

16

20.5

Vitesse de déplacement maximale (m/min)

8

8

Puissance de servo-moteur (kW)

2 (×2 )

2 (×2 )

Déplacement horizontal de tête de travail vertical (Axe Y)

Course (mm)

2000

1000

Vitesse de déplacement maximale (m/min)

10

8

Puissance de servo-moteur (kW)

1

1.5

Déplacement vertical de tête de travail gauche/droit (Axe Z et W)

Course (mm)

1000

1000

Vitesse de déplacement maximale (m/min)

10

8

Puissance de servo-moteur (kW)

1.5 (×2 )

1.5 (×2 )

Pompe hydraulique

Puissance de moteur électrique

2.2+0.75

2.2+0.75

Dispositif d'évacuation des miettes

Puissance de moteur électrique (kW)

0.75 (×2 )

0.75 (×2 )

Pompe à refroidissement

Puissance de moteur électrique (kW)

0.45

0.45

Alimentation d'électricité

Pouvoir total (kW)

35

40
