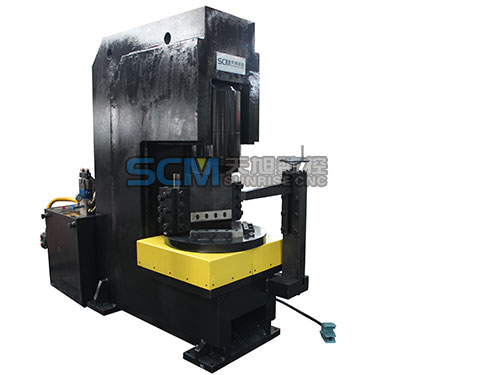

Machine hydraulique pour la coupe d'angle des cornières d'acier est applicable essentiellement pour la coupe d'angle des cornières d'acier.
Modèle |
TQJ140 |
TQJ160 |
TQJ200 |
Fonctions |
Applicable pour la coupe d'angle des cornières d'acier au cours de la fabrication des pylônes |
||
Pression nominale (kN) |
800 |
1000 |
1600 |
Course de cylindre d'huile (mm) |
50 |
50 |
50 |
Nombre des courses (min-1) |
20~25 |
20~25 |
20~25 |
Puissance de moteur électrique |
15 |
15 |
22 |
Plage de l'angle à couper(mm) |
40×40×3~140×140×12 |
40×40×3~160×160×16 |
40×40×3~200×200×20 |
Angle de rotation de matrice de coupe |
360° manuel |
||
Dimensions extérieures de matrice de coupe d'anlge (mm) |
650×650×500 |
700×700×500 |
830×700×600 |
Dimensions extérieuress L×W×H(mm) |
1270×1020×1800 |
1300×1020×1880 |
1370×1120×1900 |
La présente machine est dotée d'une structure C type ouvert avec la matrice de coupe d'angle est à double tranchant à l'angle droit de multi-direction type rotatif, lors qu'on coupe les cornières de l'angle différent, il nous suffit d'ajuster le cadre de support rotatif sans tourner les cornières. Le travail de coupe d'angle occupe une petie zone d’opération avec une petite erreur de coupe.
