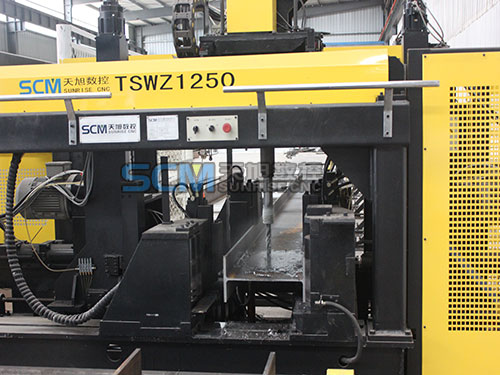

Machine de forage CNC à trois dimensions type TSWZ1000/TSWZ1250
Classification par produit » Équipements complets CNC pour l'usinage des structures d'acier » Machine de forage CNC à trois dimensions type TSWZ1000/TSWZ1250
Industries d'application

Cet équipement est applicable pour le forage des trous sur les aciers en H, les poutres en caisson et les profilés d'acier pour les structures d'acier, les ponts, les parkings en étage et les plate-formes de puits de pétrole.

Description principale

1. Pièces à usiner: profilé d'acier en H et en U.

2. Fonctions du traitement: forage des trous.

3. Nombre de foret: 3 (supérieur, gauche, droit).

4. Modalité d'alimentation des matériaux: alimentation automatique par petit chariot CNC-- une vitesse rapide d'alimentation avec une haute précision.

Composition principale
Composition principale
Composition principale
Paramètres techniques

Modèle

TSWZ1000

TSWZ1250

Dimensions des pièces à usiner

Dimensions maximales de section de l'acier en H à usiner (hauteur X largeur des ailes) (mm)

Max.

1000x500

1250x600

Min.

150x75

Longueur(mm)

Auto-alimentation

≥3000

Alimentation manuelle

≥690

Épaisseur d'aile&âme (mm)

80

Diamètre du trou (mm)

Forage vertical

Φ12~Φ33.5

Forage horizontal

Φ12~Φ26.5

Arbre principal de machine de forage

Nombre d'arbre principal de tête de travail pour forage

3 arbres en total (supérieure, côté fixation, côté mouvement)

Vitesse de rotation de tête de travail pour forage (vitesse réglable) (rpm)

180~650

Puissance du moteur à l'arbre principal (KW)

3x4 kW

Course axiale maximale (mm)

Gauche, droit: 140 Vertical: 325

Vitesse d'alimentation (mm/min)

20~300

Déplacement de position de l'arbre principal gauche/droit (mm)

Direction de longueur de pièce à usiner: 520

Au delà de niveau de base vertical: 30~470

Au delà de niveau de base vertical: 30~570

Déplacement de position de l'arbre principal supérieur (mm)

Direction de longueur de pièce à usiner: 520

Au delà de niveau de base horizontal: 45~910

Au delà de niveau de base horizontal: 45~1160

Marquage

Nombre des lettres

36 lettres

Dimensions des lettres (mm)

Φ10

Dimensions extérieuress (L*W*H)(mm)

4550x3050x3520

4800x3050x3520

Pouvoir total (kW)

34

Poids net de la machine (kg)

Appr.7000

Appr.8000

Caractéristiques

1. La machine est munie de trois têtes de travail qui peuvent réaliser par une seule fois tous les trous sur les trois faces des pièces à usiner.

2. Les trois têtes de travail peuvent forer les trous en même temps en utilisant la tête de travail avec la course auto-commande pour forage.

3. L'avancement accéléré et le changement des pièces à usiner sont automatiques avec une haute efficacité d'usinage sans la nécessité du paramétrage préalable de l'épaisseur des pièces à usiner et la longueur de foret.

4. Commande CNC et PLC, affichage par CRT; Le logiciel de programmation est basé sur WINDOWS muniant de l'interface avec CAD pour une programmation rapide et un aperçu figuratif et visuel.

5. Le logiciel de programmation est indépendant aux équipements de machine principale pouvant être installé dans tous les ordinateurs et réaliser la programmation en un autre lieu. Les programmes établis peuvent êtres copiés ou transmis aux équipements.

6. Chaque tête de travail est équipée de moteur électrique à réduction de vitesse fabriqué par les entreprises célèbres internationales.

7. Les composants clés, tel que les composants mécanique, hydrauliques et électriques sont fabriqués par les entreprises célèbres internationales.

Composition principale
Composition principale
Composition principale
Composition principale
Composition principale
Composition principale
Composition principale
Pièces à usiner
Pièces à usiner
Pièces à usiner
Pièces à usiner
